Fallstudie: Hochspannungs-Keramikkondensator, der in der Antistatik-, Antistatik- und ESD-Schutzindustrie verwendet wird

Kürzlich erhielt HVC Capacitor eine Anfrage aus Großbritannien. Es ist ein berühmtes Unternehmen in der Branche der „Statikkontrolle, Antistatik- und ESD-Schutz“, das eine breite Palette elektrostatischer Produkte herstellt und liefert, die Antistatik- und ESD-Schutz und -Messung, statische Erzeugung, elektrostatische Kontrolle und Beseitigung. Sie benötigen Hochspannungs-Keramikscheibenkondensatoren, um Murata-Artikel zu ersetzen. (DECB33J221KC4B 6.3KV 220PF Y5P ,DHRB34C681M2BB 16KV 680PF, Y5P)

Grund: Murata ist der bekannteste japanische Hersteller von Hochspannungskondensatoren, deren Produkt mit höchster Qualität in der Industrie ist. Im Jahr 2018 beendete Murata den Markt für Hochspannungskondensatoren, sodass bestehende Kunden dringend nach einem Anbieter von Keramikkondensatoren mit gleicher Leistung / gleicher Spezifikation / Grundfläche suchen.

Schwierigkeitsgrad des Projekts:
Wir wissen, dass der Hochspannungs-Keramikkondensator im statischen Steuerkreis der gleiche Spannungsvervielfacher ist, es ist ein Hochspannungs-Hochfrequenzkreis. HF-Frequenz wie 20 kHz bis 40 kHz Arbeitsbedingung. Obwohl das Originalprodukt von Murata ein Y5P-Keramikkondensator der Klasse II ist, kann es Hochfrequenzen mittlerer Klasse wie 30 bis 40 kHz standhalten.

Während des Ein- und Ausschaltens des Schaltkreises tritt ein Welligkeitsstrom (Spitzenspannung) auf, diese Spannung beträgt das 2.8- bis 3-fache der Eingangsspannung. Wenn die Eingangsspannung beispielsweise 6 kV beträgt, beträgt die Spitzenspannung beim Einschalten etwa 6 x 3 = 18 kV.

Kunden haben andere Y5P-HV-Keramikkondensatormarken ausprobiert, sind jedoch fehlgeschlagen.

HVC-Kondensatorlösung:
Aus Passerfahrung wissen wir, dass Murata-Hochspannungskeramikkondensator mit guter Leistung im Hochfrequenzbetrieb und auch mit einer sehr hohen maximalen Spannungsfestigkeit, z. Daher setzt Murata gegenüber anderen Wettbewerbern eine höhere Spannungsmarge, während andere der Spannung nur das Zweifache oder sogar weniger standhalten. Wir verstehen also, warum der Klasse-II-Kondensator von Murata bereits in einer Spannungsvervielfacherschaltung überleben kann, andere Komponenten jedoch leicht ausfallen können. Und andere müssen Klasse-I-Kondensatoren wie NPO, SL, UJ, N15 verwenden. Dann kann überleben.

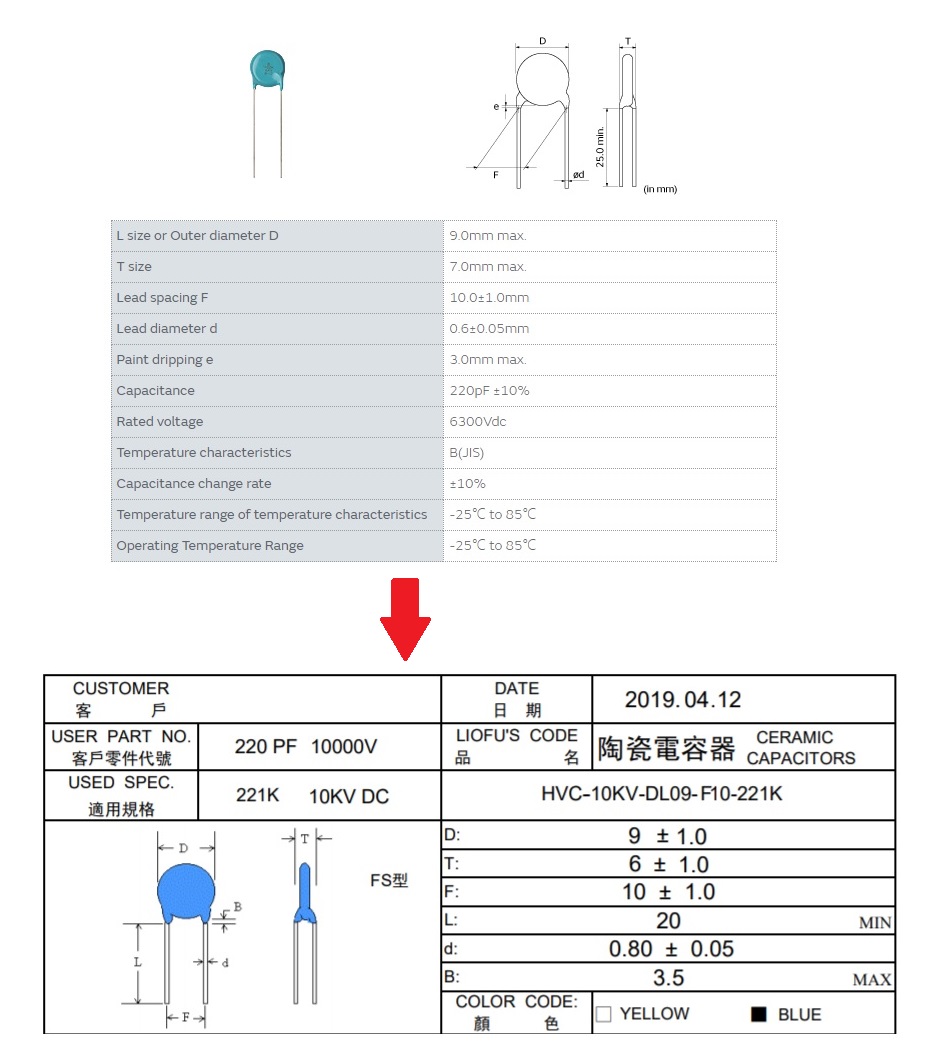

Die HVC-Lösung verwendet also den HVC-10KV-DL08-F10-221K (10KV 220pf N4700) von HVC, um Murata DECB33J221KC4B 6.3KV 220PF Y5P zu ersetzen. Artikel mit höherer Nennspannung von 6 kV bis 10 kV und Spannungsfestigkeit auch mit 30 % Anstieg. Auch die Verwendung von Kondensatoren der Klasse I N4700 kann Hochfrequenzbedingungen von 30 kHz bis 100 kHz standhalten, dann erzeugt der Kondensator bei 40 kHz nicht zu viel Wärme.
Wenn der Kondensator der HF nicht standhalten kann, wird er leicht zu heiß und alle Leistungen wie Kapazität, Isolationswiderstand und Verlustfaktor werden ausgetrieben. Und die Schaltung kann ausfallen.




Ergebnis:
Nachdem der Kunde das Muster des HVC-Kondensators getestet und mit der Probebestellung begonnen und schließlich zur Massenbestellung übergegangen ist.
Und 3 Jahre ohne Qualitätsproblem passieren.

HVC Capacitor ist eine aufstrebende Marke von Hochspannungs-Keramikkondensatoren und Türklinkenkondensatoren mit einer Produktionskapazität von 1 kV bis 70 kV, mit eigenem patentiertem Keramikdielektrikum und Beibehaltung einer hohen Leistung, bereits als Ersatz und Alternative für berühmte HV-Kondensatormarken wie Murata, Vishay, TDK. AVX. Überprüfen Sie hier, ob Sie HVCs finden Austausch des Murata-HV-Kondensators

HVC Capacitor baut auch einen internationalen Vertriebskanal auf, und Kunden aus Europa, den USA, Korea und Japan können alle unsere Artikel vor Ort kaufen, einschließlich lokaler Zahlungs- und Logistikdienste.

Überprüfen Sie Folgendes auf Hochspannungs-Keramik-Scheibenkondensator Produktdatenblatt.
