Murata-Ersatz / DE-Serie
DEC1X3J270JC4B ERSATZTEIL.
DEC1X3J270JC4B undefiniert HVC-6KV-SL08-F10-27PK Die Pin-zu-Pin-Anschlussbedingungen lauten: 6 kV, 27 pF, SL Klasse I Dielektrikum, 10 mm Anschlussabstand.
Antwort aus dem Ingenieurwesen
DIREKTER ERSATZ FÜR DEC1X3J270JC4B.

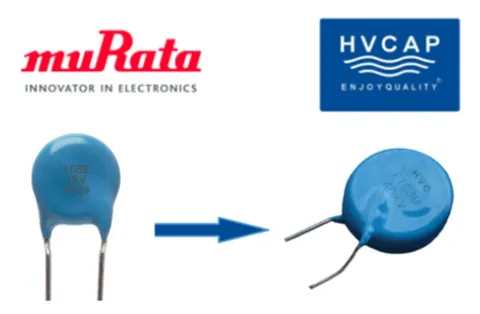

Ersetzen DEC1X3J270JC4B und HVC-6KV-SL08-F10-27PKDas Ersatzteil behält die 6-kV-Nennspannung, die Kapazität von 27 pF (±5 %) und das Dielektrikum der Schutzklasse SL I bei, mit dem ursprünglichen Anschlussabstand von 10 mm. HVC vertreibt keine Restbestände von Murata – es handelt sich um neu gefertigte Teile, sodass keine Lieferengpässe auftreten.
Original
DEC1X3J270JC4B
Status
EOL / eingestellt
Stromspannung
6 kV
Kapazität
27 pF ±5%
Dielektrikum
SL · Klasse I
HVC-Austausch
HVC-6KV-SL08-F10-27PK
In der Serienproduktion validiert, nicht an Mustern.
NASDAQ-notierte Medizintechnikunternehmen haben HVC als Ersatz für Murata-Hochspannungskeramikkondensatoren eingeführt und setzen dabei auf dieselbe Spannung, Kapazität und dielektrische Klasse – ohne Änderung der Leiterplatte. In CT- und Röntgengeneratorprojekten von GE Healthcare, Philips und Siemens Healthineers sind HVC-Bauteile nach zehntausenden Stunden klinischer Validierung qualifizierte Komponenten für 80-kV- bis 140-kV-Öltankmodule. Japanische Hersteller von Präzisions- und Industrie-CT-Geräten – Nikon, Konica Minolta und Shimadzu – verwenden dieselbe Referenz in der Produktion.
Spezifikation des Originalteils
WAS DEC1X3J270JC4B SPEZIFIZIERT HAT.
| Parameter | DEC1X3J270JC4B | Quelle |
|---|---|---|
| Hersteller / Serie | Murata DE (radial-lead HV disc) | Rücktrittserklärung, 2018 |
| Status | EOL / eingestellt | Rücktrittserklärung, 2018 |
| Bemessungsspannung | 6 kV DC | Teilenummer, Größe und Spannungsgruppe |
| Kapazität | 27 pF (±5%) | Teilenummer, Code 270J |
| Dielektrikum | SL — Klasse I, sehr niedriger Temperaturkoeffizient. | Familienkennung SL in der Teilenummer |
| Anschlussabstand | 10mm | Teilenummernsuffix; entspricht dem HVC-Ersatzteil |
| Typische Anwendungen | Hochspannungsnetzteilfilter, Dämpfungsglieder, allgemeine Hochspannungskopplung | Serienklasse |
Teilenummer entschlüsselt
LESE DEC1X3J270JC4B.
Die häufigste Fehlerursache bei der Teileaustausch ist die Bestellung des falschen Suffixes. Jeder Abschnitt der ursprünglichen Teilenummer beinhaltet eine Entscheidung:
| Blockieren | Meint | Dieser Teil |
|---|---|---|
| DE | Serie — Hochspannungsscheibe mit radialen Anschlüssen | DE-Familie, eingestellt 2018 |
| 270 | Kapazität — 27 × 10^0 pF | 27 pF |
| J | Toleranz (J = ±5%, K = ±10%, M = ±20%, Z = +80/−20%) | ± 5% |
| C4B | Bleiform und Verpackung | 10 mm Anschlussabstand |
Querverweis / direkter Ersatz
HVC DIREKTE ALTERNATIVE FÜR DEC1X3J270JC4B.
| Parameter | HVC-Kondensator | Murata (DEC1X3J270JC4B) |
|---|---|---|
| Hersteller Nummer | HVC-6KV-SL08-F10-27PK | DEC1X3J270JC4B |
| Bemessungsspannung | 6 kV | 6 kV |
| Kapazität | 27 pF ±5% | 27 pF ±5% |
| Dielektrikum | SL (Klasse I) | SL (Klasse I) |
| Anschlussabstand | 10mm | 10mm |
| Verlustfaktor | tanδ ≤ 0.2 % (gemessen unter 0.1 %) | ZM Klasse I |
| Teilentladung | ≤ 5 pC bei 1.5-facher Nennspannung, 100 % abgeschirmt | - |
| Isolationswiderstand | ≥ 200,000 M | - |
| Verfügbarkeit | In Produktion – Standardwochen: 4–8 Wochen | Seit 2018 außer Betrieb, letzte Lieferung 2023 |
Vergleichen Sie die Teile anhand von äquivalenter Spannung, Kapazität, Dielektrikum und Anschlussabstand. Prüfen Sie vor der Verwendung stets Form, Passform und Funktion mit dem Originalteil.
Mechanische Abmessungen
ABMESSUNGEN & MONTAGE.
Die Abmessungen des Körpers entsprechen der HVC-Zeichnung für HVC-6KV-SL08-F10-27PK. Die Gehäusezeichnung ist im Datenblatt enthalten; der Anschlussabstand von 10 mm ist das Maß, das Sie mit Ihrer ursprünglichen Anschlussfläche vergleichen sollten.
| Abmessungen | Wert | Hinweis |
|---|---|---|
| Anschlussabstand F | 10mm | Die Grundfläche der Platine bleibt unverändert |
| Ursprünglicher Kabelabstand | 10mm | Abgestimmt |
Ersatznotizen
WAS SIE VOR DER VERÖFFENTLICHUNG DER ALTERNATIVE ÜBERPRÜFEN SOLLTEN.
- Achten Sie zunächst auf die passende Dielektrikumsklasse. DEC1X3J270JC4B ist SL (Klasse I). Verwenden Sie im Multiplikator- oder Impulsbetrieb kein Bauteil der Klasse II – Verluste und Eigenerwärmung steigen dadurch um eine Größenordnung.
- Prüfen Sie anhand Ihrer Zeichnung, ob die Anschlussform und der Anschlussabstand korrekt sind. Das ursprüngliche Suffix (C4B) kennzeichnet die Anschlussform und die Gehäuseform; die HVC-Ersatzversion behält den 10-mm-Anschlussabstand bei, sodass die Durchsteckmontage übernommen wird.
- Die Sicherheits- und EMV-Zulassungen müssen erneut überprüft werden, sobald das Bauteil in einer zertifizierten Baugruppe verbaut ist. Ein Komponentenverweis überträgt die Systemzulassung nicht.
- Die erneute Qualifizierung sollte unter den Betriebsbedingungen und nicht unter den im Datenblatt angegebenen Bedingungen erfolgen: Teilentladung bei der Betriebsspannung, Kapazitätsdrift über die Temperatur und Gehäusetemperatur beim tatsächlichen Restwelligkeitsstrom.
Andere 6-kV-DE-Modelle
DER REST DES 6-KV-BEREICHS.
Falls die Kapazität noch nicht festgelegt ist, handelt es sich hierbei um die anderen nicht mehr verfügbaren 6-kV-DE-Werte und ihre HVC-Äquivalente.
| Kapazität | Murata-Modelle | HVC-Äquivalent |
|---|---|---|
| 10 pF | DEC1X3J100JA3BMS1, DEC1X3J100JC4BMS1 | HVC-6KV-SL08-F7.5-10PK (pro Modell) |
| 12 pF | DEC1X3J120JA3B, DEC1X3J120JC4B | HVC-6KV-SL08-F7.5-12PK (pro Modell) |
| 15 pF | DEC1X3J150JA3B, DEC1X3J150JC4B | HVC-6KV-SL08-F7.5-15PK (pro Modell) |
| 18 pF | DEC1X3J180JA3B, DEC1X3J180JC4B | HVC-6KV-SL08-F7.5-18PK (pro Modell) |
| 22 pF | DEC1X3J220JA3B, DEC1X3J220JC4B | HVC-6KV-SL08-F7.5-22PK (pro Modell) |
| 27 pF | DEC1X3J270JA3B | HVC-6KV-SL08-F7.5-27PK |
| 33 pF | DEC1X3J330JA3B, DEC1X3J330JC4B | HVC-6KV-SL08-F7.5-33PK (pro Modell) |
| 39 pF | DEC1X3J390JA3B, DEC1X3J390JC4B | HVC-6KV-SL08-F7.5-39PK (pro Modell) |
| 47 pF | DEC1X3J470JA3B, DEC1X3J470JC4B | HVC-6KV-SL08-F7.5-47PK (pro Modell) |
| 56 pF | DEC1X3J560JC4B | HVC-6KV-SL08-F10-56PK |
| 68 pF | DEC1X3J680JC4B | HVC-6KV-SL08-F10-68PK |
| 82 pF | DEC1X3J820JC4B | HVC-6KV-SL08-F10-82PK |
| 100 pF | DEC1X3J101JC4B, DECB33J101KC4B | HVC-6KV-SL08-F10-101K (pro Modell) |
| 120 pF | DEC1X3J121JC4B | HVC-6KV-SL08-F10-121K |
| 150 pF | DEC1X3J151JC4B, DECB33J151KC4B | HVC-6KV-SL08-F10-151K (pro Modell) |
| 220 pF | DECB33J221KC4B | HVC-6KV-DP10-F10-221K |
| 330 pF | DECB33J331KC4B | HVC-6KV-DP10-F10-331K |
| 470 pF | DECB33J471KC4B | HVC-6KV-DP10-F10-471K |
| 680 pF | DECB33J681KC4B | HVC-6KV-DP12-F10-681K |
| 1000 pF | DECB33J102KC4B, DECE33J102ZC4B | HVC-6KV-DP12-F10-102K (pro Modell) |
| 2200 pF | DECE33J222ZC4B | HVC-6KV-E14-F10-222Z |
Häufig gestellte Fragen
FRAGEN, DIE INGENIEURE ZU DEC1X3J270JC4B STELLEN.
Frage 1: Ist der Murata DEC1X3J270JC4B noch erhältlich?
Nein. Murata hat seine Hochspannungs-Keramikkondensatoren – einschließlich der DE-Serie mit radialen Anschlüssen – mit der im September 2018 veröffentlichten Rücknahmeankündigung eingestellt. Die letzte Bestellmöglichkeit bestand bis März 2020, die letzte Lieferung erfolgte im März 2023. Der DEC1X3J270JC4B wird von den großen Distributoren als veraltet geführt.
Frage 2: Was ersetzt den DEC1X3J270JC4B?
HVC-6KV-SL08-F10-27PK Sie entspricht der 6 kV Nennspannung, der 27 pF Kapazität und dem SL Klasse I Dielektrikum und behält den 10 mm Anschlussabstand bei, sodass sich die Leiterplattengröße nicht ändert.
F3: Ist eine Änderung der Leiterplatte erforderlich, um das HVC-Bauteil verwenden zu können?
Nein, bei diesem Modell nicht. Der Anschlussabstand beträgt 10 mm, sodass die Durchsteckmontage erhalten bleibt. Prüfen Sie vor der Freigabe, ob die Anschlussform mit dem ursprünglichen Suffix übereinstimmt.
Frage 4: Kann ein Teil der Klasse II das Originalteil ersetzen?
DEC1X3J270JC4B verwendet das Dielektrikum SL Klasse I (Murata-Code SL). Klasse I ist für Multiplikatoren, Impuls- und Hochfrequenz-Welligkeitsanwendungen geeignet – Bauteile der Klasse II (Y5P/Y5U/Y5T) weisen deutlich höhere Verluste auf und erzeugen Wärme. HVC bietet diesen Ersatz in SL an.
Frage 5: Welche Dokumentation wird mit dem Ersatzgerät mitgeliefert?
Ein passendes Datenblatt mit der entsprechenden Teilenummer, Kapazität und dem Leistungsfaktor (DF) bei Betriebsspannung, Daten zur Teilentladungsprüfung bei 1.5-facher Nennspannung, Isolationswiderstandswerten und einem Vorschlag für den Austausch der gesamten Stückliste. Für qualifizierte Projekte stehen zwei Testmuster zur Verfügung.
